Montage des phares

Voici la procédure de montage des phares expliquée par Dominique M.

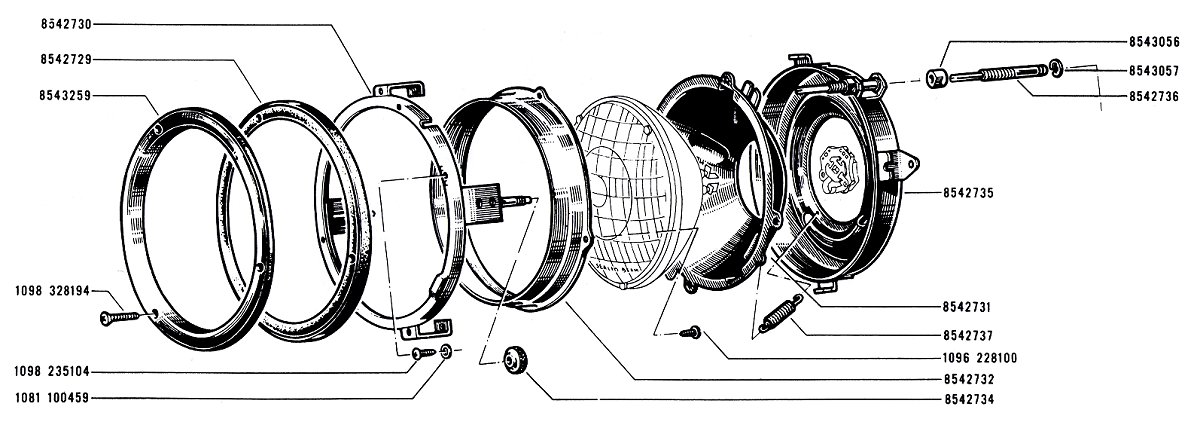

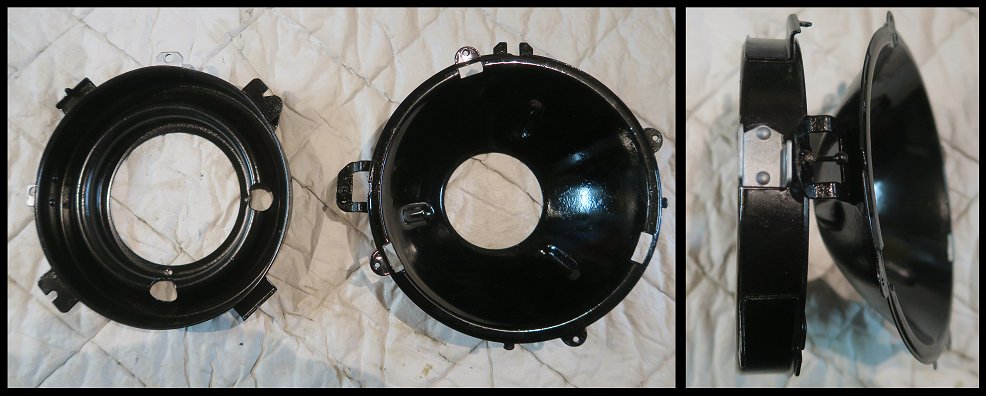

1- Présenter le flasque 8542735 / la parabole 8542731.



2- 1ère vis de réglage.

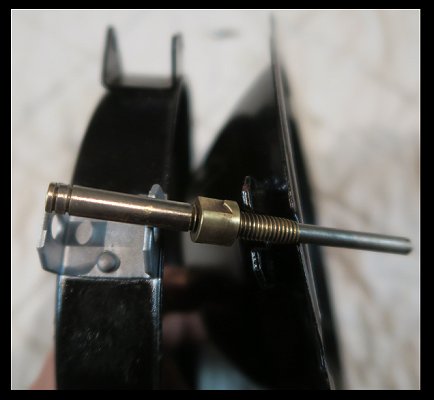

Monter la vis 8542736 + l’écrou 8543056
( le glisser dans l’encoche de la parabole) entre flasque et parabole.



3- 2ème vis de réglage.

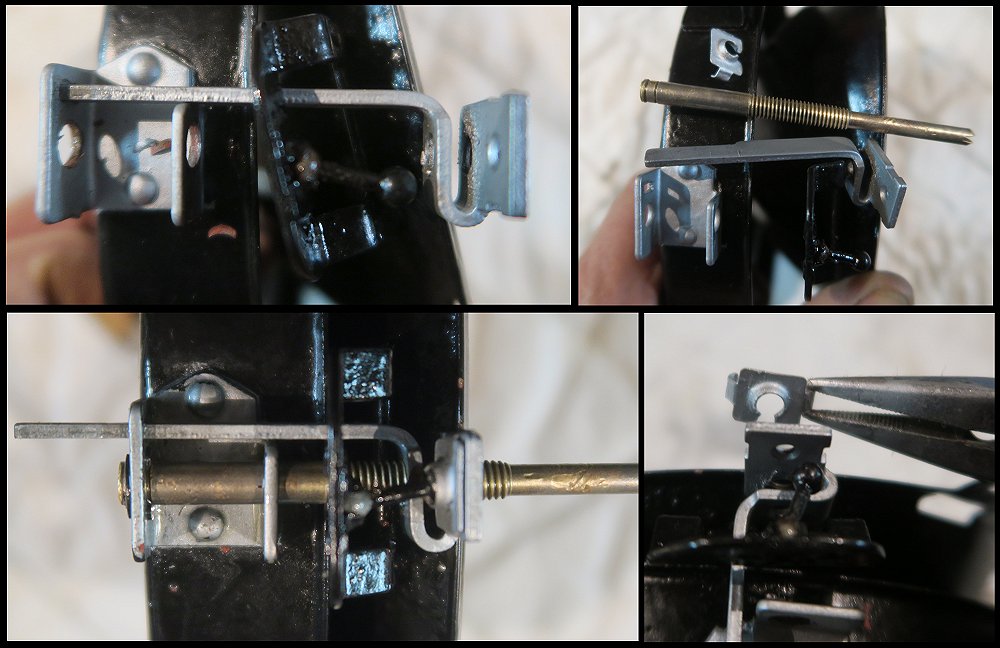

Monter l’équerre (munie d’un trou fraisuré) ;
amener la biellette terminée par 2 sphères (un côté reste fixé sur le flasque) dans la fraisure.
Monter le clips de maintien de la sphère et plier les 2 petites pattes. Visser la vis de réglage 8542736.

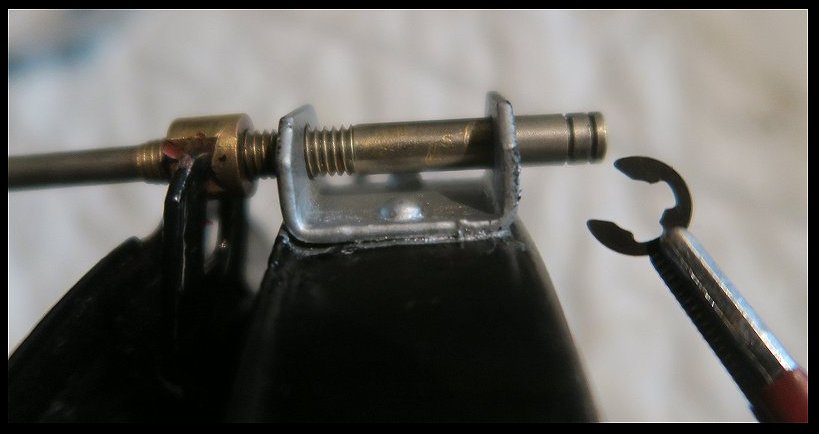

4- Placer les 4 clips E pour maintenir les vis de réglage dans le flasque

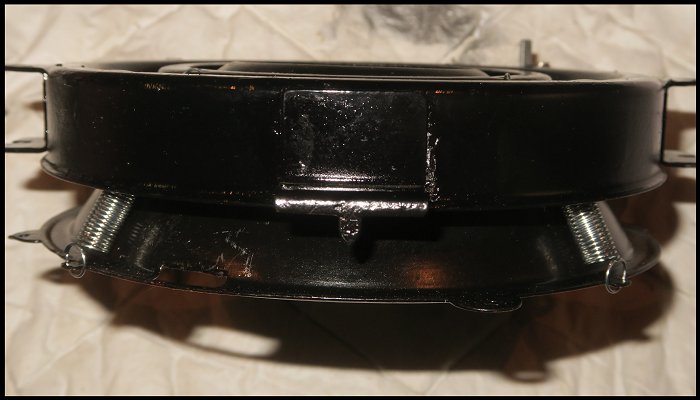

5- Monter les 2 ressorts 8542737 (à l’opposé des 2 vis de réglage) : passer par l’ouverture dans le flasque.

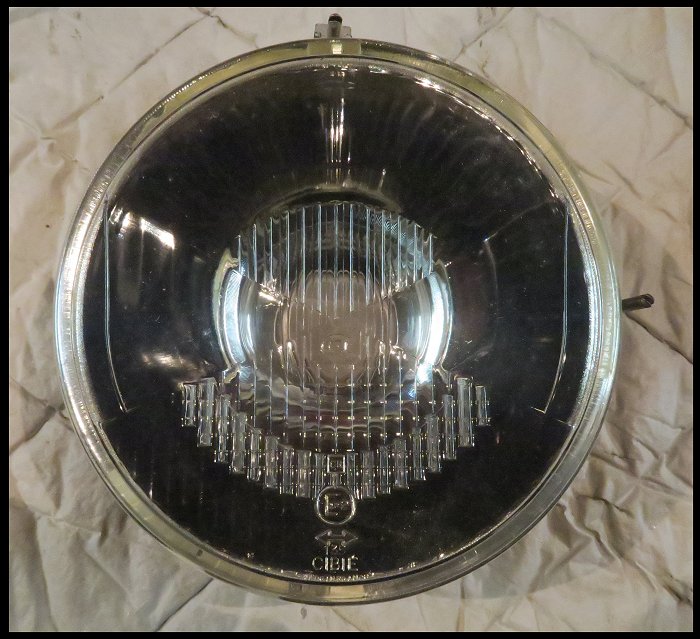

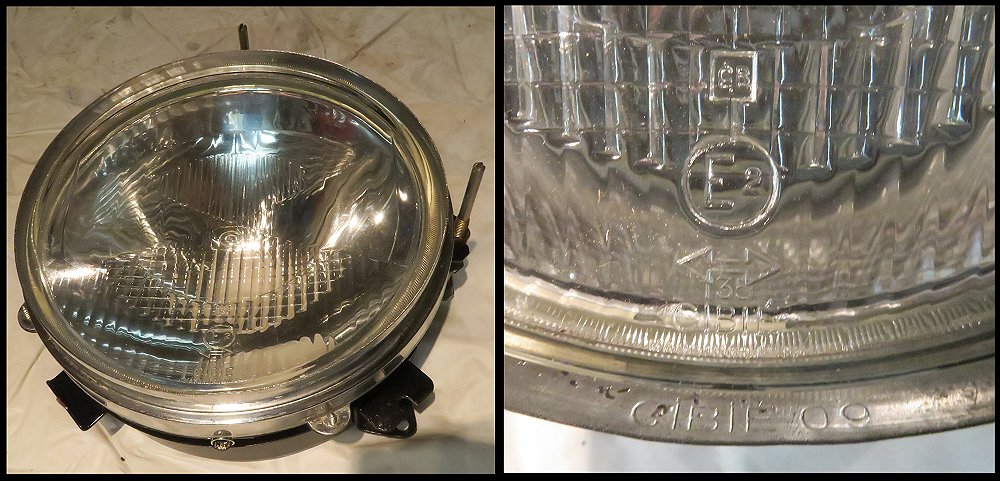

6- Placer l’optique centrée dans la parabole, indication « CIBIE 135 » en bas,
les 3 pattes de l’optique se logeant dans les 3 lumières de la parabole.

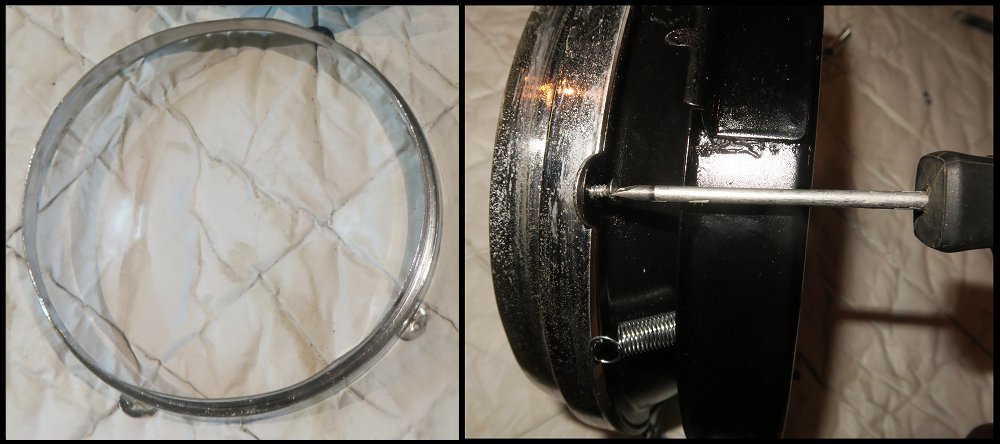

7- Monter l’enjoliveur chromé 8542732, placer le sigle « CIBIE 09 »
à l’opposé de la vis de réglage avec biellette, c’est à dire « en bas ».
Le fixer par 4 vis (les trous ne sont pas à 90°, chercher la position).

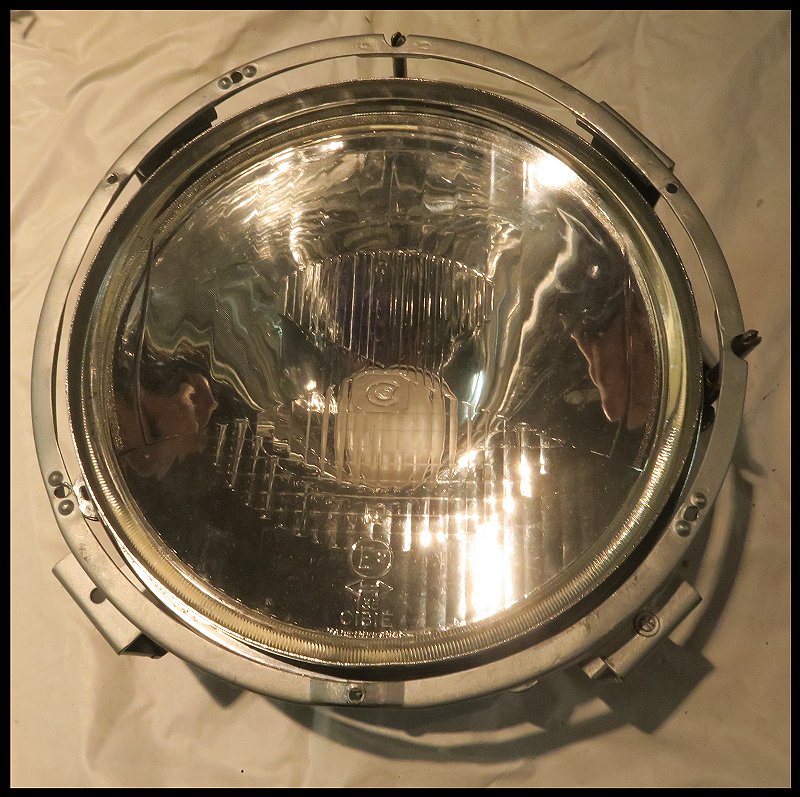

8- Monter le cadre en acier galvanisé 8542730, méplat en bas :
laisser le passage des 2 vis de réglage dans les 2 lamages, placer les 2 ergots dans le flasque.
Visser les 2 écrous moletés alu.

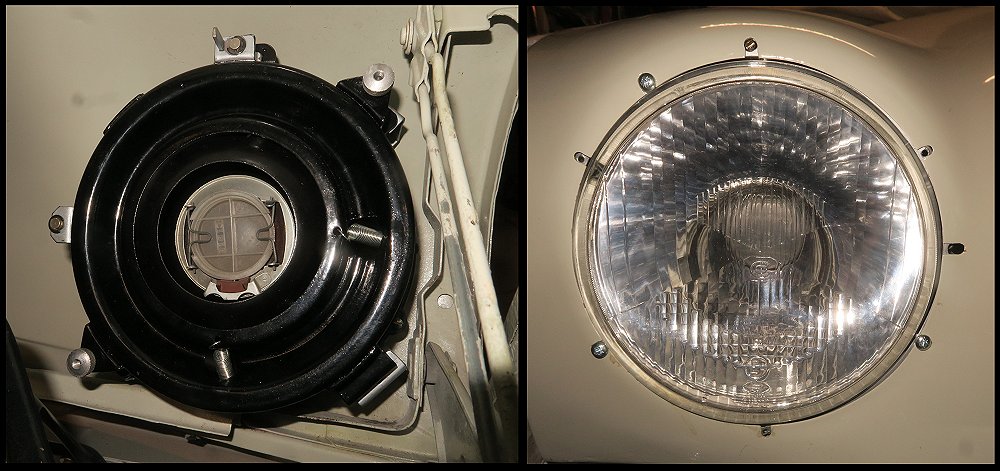

9- Monter le bloc à l’intérieur du capot : méplat en bas. Fixer par 3 vis à l’extérieur.

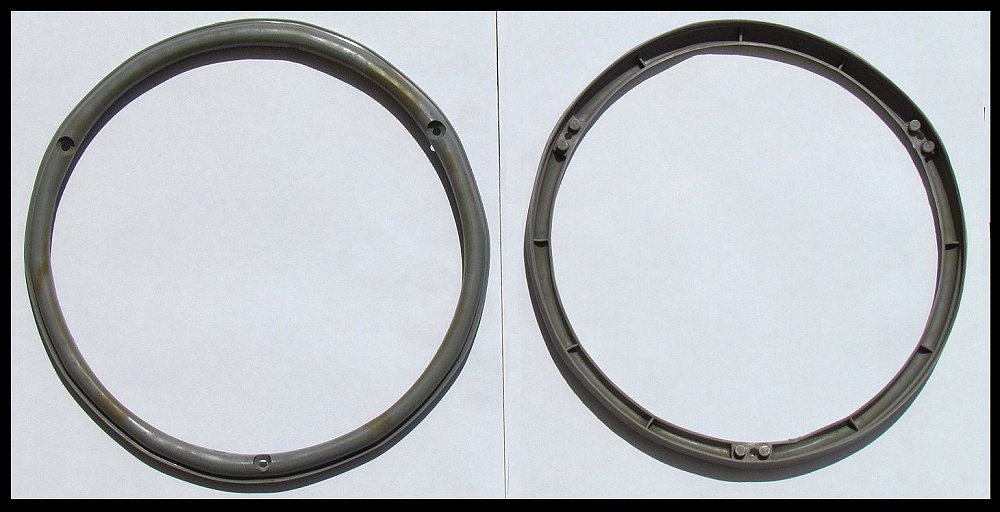

10- Placer le joint souple 8542729.

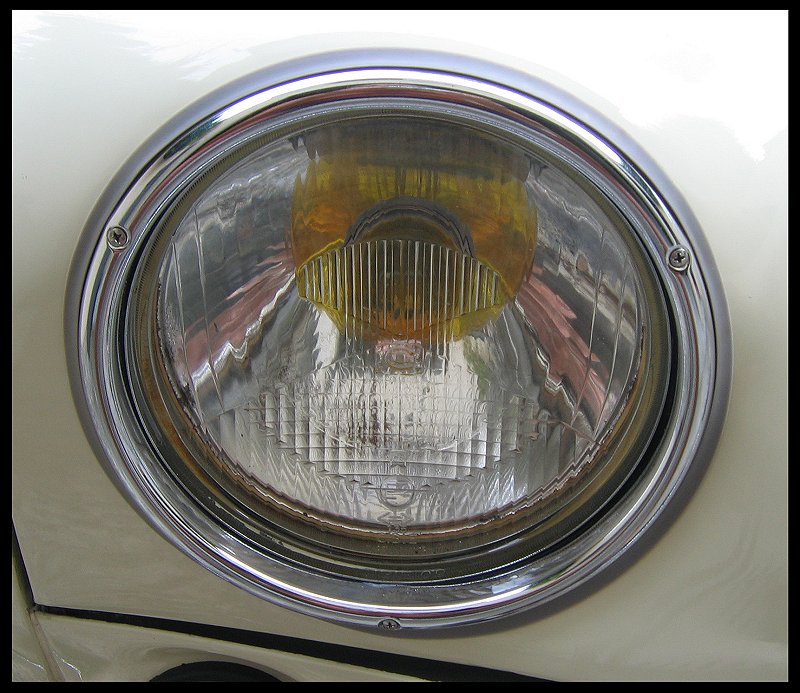

Monter l’enjoliveur chromé extérieur et fixer par 3 vis.
